Stalen Front LTV-verdeler



De Stalen Front LTV-verdeler kan worden gebruikt bij standaard CV-systemen met een aanvoertemperatuur van meer dan 65 °C (als er bijvoorbeeld ook nog ruimtes zijn die met traditionele wandradiatoren worden verwarmd). Daarnaast is het óók mogelijk om deze verdeler in te zetten voor CV-ketels met aanvoertemperaturen vanaf 45°C, HR-ketels met een modulerende brander of systemen die gebruik maken van een buffervat. De verdeler is namelijk voorzien van een inregelventiel waarmee de doorstroom van aanvoerwater en de mengende werking van deze unit beïnvloed kan worden.

VERDELER-AANSLUITINGEN EN SPECIFICATIES

  • Compacte regelunit, gemaakt van 3mm dik staal voorzien van rode poedercoatingMade in Europe
  • Uitgerust met energiezuinige Grundfos-pomp
  • Inregelventiel voor laagtemperatuur-trajecten
  • Instelbare mengverdeler voor aanvoertemperaturen vanaf 45°C
  • Geschikte warmtebronnen
       HT CV-ketel (> 65 °C)  :  V              LT CV-ketel (45 °C ~ 55 °C)  :  V
  Zonneboiler (met buffervat)  :  V   LT CV-ketel (< 45 °C)  :  X
  Pelletkachel  :  V   Hybride warmtepomp  :  V
  Stad- / blokverwarming  :  X   Warmtepomp   :  X

AFMETINGEN EN AANSLUITMATEN


Afmetingen


Aanbevolen diameter aanvoer- / retourleiding
Aantal groepen      lengte (mm)      hoogte (mm)      diepte (mm)*      Metalen leiding Kunststof leiding Afstand tot warmtebron

  2 groepen   365   235   210   15 mm 20 mm maximaal 6 meter
  3 groepen   415   235   210   15 mm 20 mm maximaal 6 meter
  4 groepen   465   235   210   15 mm 20 mm maximaal 6 meter
  5 groepen   515   235   210   22 mm 25 mm maximaal 12 meter
  6 groepen   565   235   210   22 mm 25 mm maximaal 12 meter
  7 groepen   615   235   210   22 mm 25 mm maximaal 12 meter
  8 groepen   665   235   210   22 mm 25 mm maximaal 12 meter
  9 groepen   715   235   210   22 mm 25 mm maximaal 12 meter
10 groepen   765   235   210   22 mm 25 mm maximaal 12 meter
11 groepen   815   235   210   28 mm 32 mm maximaal 16 meter
12 groepen   865   235   210   28 mm 32 mm maximaal 16 meter
13 groepen   915   235   210   28 mm 32 mm maximaal 16 meter
14 groepen   965   235   210   28 mm 32 mm maximaal 16 meter
15 groepen   1015   235   210   28 mm 32 mm maximaal 16 meter

 *)   de diepte is inclusief circulatiepomp aan de voorzijde


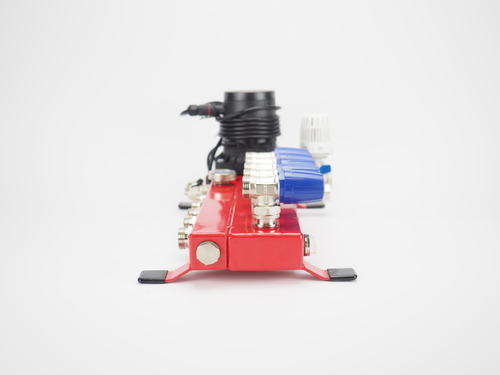

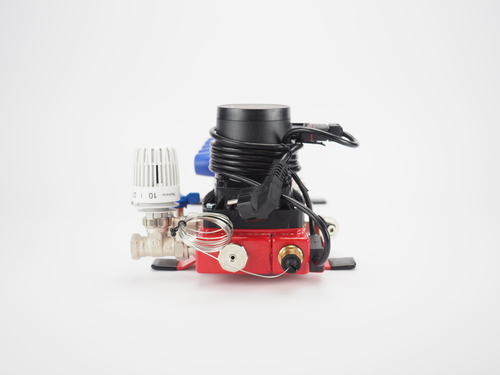

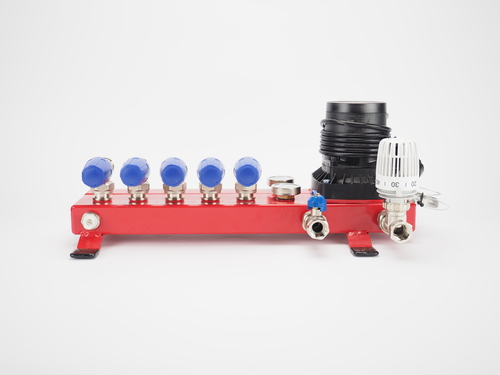

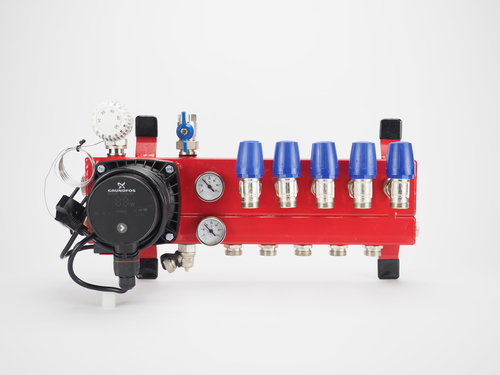

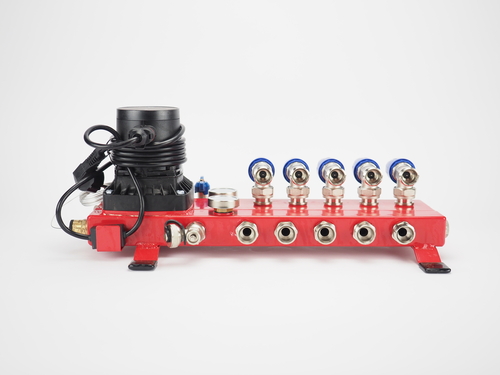

AFBEELDINGEN FRONT LTV VERDELER

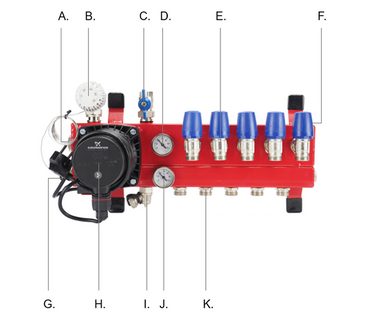

Aansluitingen LTV-verdeler

A.
B.
C.
D.
E.
F.
G.
H.
I.
J.
K. 		   =  LTV-inregelventiel
  =  aanvoer met thermostaatknop
  =  retour met kogelafsluiter
  =  thermometer voor de retourtemperatuur
  =  retour-aansluiting buizen
  =  ontluchtingsventiel
  =  dompelbuis (voor voeler thermostaatknop)
  =  energiezuinige Grundfos circulatiepomp
  =  vulnippel
  =  thermometer voor de aanvoertemperatuur
  =  aanvoer-aansluiting buizen

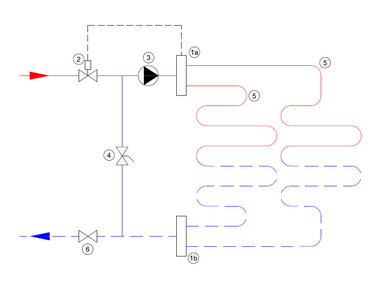

PRINCIPESCHEMA

Principeschema LTV-verdeler

1a.
1b.
2.
3.
4.
5.
6. 		   =
  =
  =
  =
  =
  =
   =   		 aanvoer verdeler
retour verdeler
thermostatisch ventiel
circulatiepomp
inregelventiel
vloerverwarmingsgroepen
afsluiter



Garantie

  • 5 jaar volledige systeemgarantie
  • 5 jaar garantie op doorroesten
