Kunststof Stadswarmte-verdeler



De kunststof stadswarmte-verdeler is geschikt voor vloerverwarmingssystemen die gebruik maken van blokverwarming of stadsverwarming en is voorzien van een  maximaalbeveiliging om te voorkomen dat te heet water de vloer in wordt gelaten. De verdeler is modulair opgebouwd en voorzien van een circulatiepomp, temperatuurmeter, inregelbare flowmeters  waarmee de doorstroom van water per groep ingeregeld kan worden en dubbel instelbare groepsafsluiters. Verder is de verdeler voorzien van een terugslagklep en een temperatuur-retourbegrenzer (RTL-kraan in de retour) om aan de eisen van blok- en stadsverwarming te voldoen.

VERDELER-AANSLUITINGEN EN SPECIFICATIES

  • Gemaakt van een met glasvezel versterkte polyamideMade in Europe
  • Uitgerust met energiezuinige Grundfos-pomp
  • Inregelbare flowmeters, terugslagklep en RTL-kraan in de retour
  • Mengverdeler voor stad- en blokverwarming
  • Geschikte warmtebronnen
       HT CV-ketel (> 65 °C)  :  X               LT CV-ketel (45 °C ~ 55 °C)  :  X
  Zonneboiler (met buffervat)  :  X    LT CV-ketel (< 45 °C)  :  X
  Pelletkachel  :  X    Hybride warmtepomp  :  X
  Stad- / blokverwarming  :  V    Warmtepomp   :  X

AFMETINGEN EN AANSLUITMATEN


Afmetingen

Aanbevolen diameter aanvoer- / retourleiding
Aantal groepen      lengte (mm)      hoogte (mm)      diepte (mm)      Metalen leiding Kunststof leiding Afstand tot warmtebron

  1 groep   395   180   180   15 mm 20 mm maximaal 6 meter
  2 groepen   450   180   180   15 mm 20 mm maximaal 6 meter
  3 groepen   505   180   180   15 mm 20 mm maximaal 6 meter
  4 groepen   560   180   180   15 mm 20 mm maximaal 6 meter
  5 groepen   615   180   180   22 mm 25 mm maximaal 12 meter
  6 groepen   670   180   180   22 mm 25 mm maximaal 12 meter
  7 groepen   725   180   180   22 mm 25 mm maximaal 12 meter
  8 groepen   780   180   180   22 mm 25 mm maximaal 12 meter
  9 groepen   835   180   180   22 mm 25 mm maximaal 12 meter
10 groepen   890   180   180   22 mm 25 mm maximaal 12 meter
11 groepen   945   180   180   28 mm 32 mm maximaal 16 meter
12 groepen   1000   180   180   28 mm 32 mm maximaal 16 meter
13 groepen   1055   180   180   28 mm 32 mm maximaal 16 meter
14 groepen   1110   180   180   28 mm 32 mm maximaal 16 meter
15 groepen   1165   180   180   28 mm 32 mm maximaal 16 meter

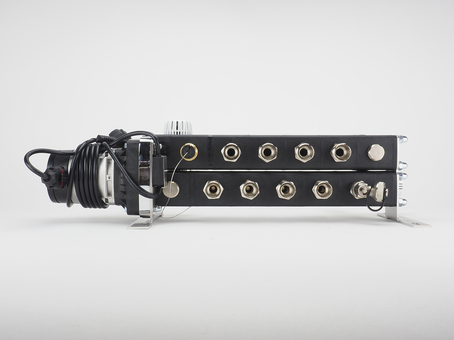

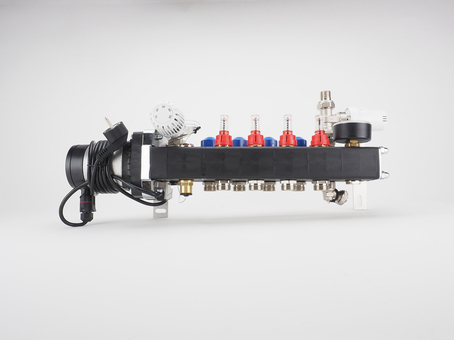

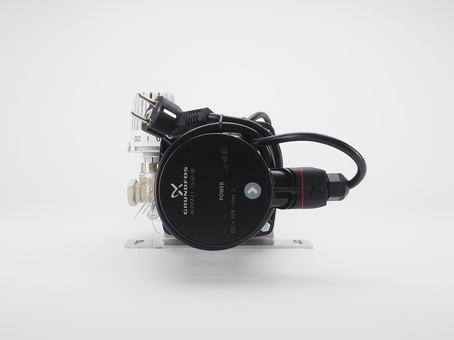

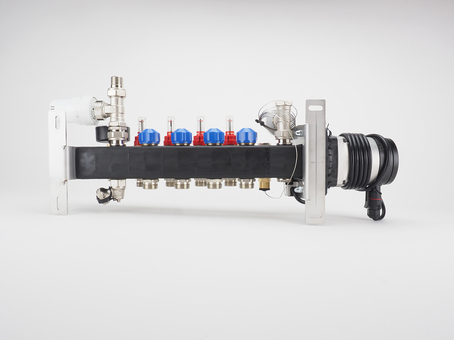

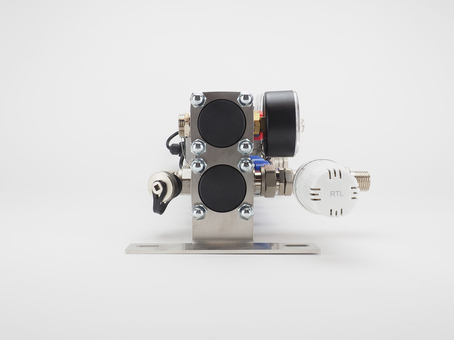

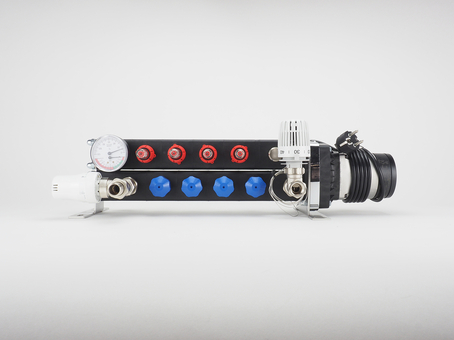

AFBEELDINGEN KUNSTSTOF STADSWARMTE-VERDELER

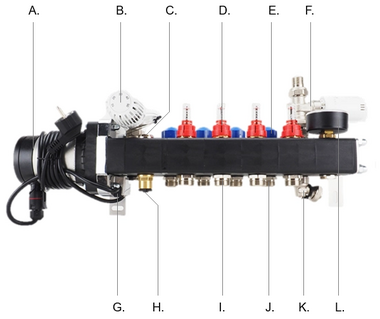

Aansluitingen stadswarmte-verdeler

A.
B.
C.
D.
E.
F.
G.
H.
I.
J.
K.
L.		   =  circulatiepomp met terugslagklep
  =  aanvoer met thermostaatknop
  =  ontluchtingsventiel
  =  inregelbare flowmeter
  =  thermostatische afsluiter (M30-draad)
  =  retour met RTL-ventiel
  =  maximaalbeveiliging (in snoer pomp)
  =  dompelbuis (voor voeler thermostaatknop)
  =  aanvoer-aansluiting buizen
  =  retour-aansluiting buizen
  =  vulnippel
  =  thermo-/manometer

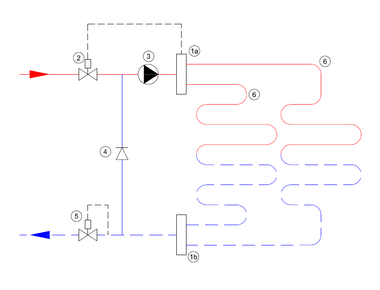

PRINCIPESCHEMA

Principeschema Stadswarmte-verdeler

1a.
1b.
2.
3.
4.
5.
6. 		   =
  =
  =
  =
  =
  =
  =  		 aanvoer verdeler
retour verdeler
thermostatisch ventiel
circulatiepomp
terugslagklep
RTL-ventiel
vloerverwarmingsgroepen



Garantie

  • 5 jaar volledige systeemgarantie
  • 10 jaar garantie op het kunststof casco
